晶圆搬运厂立柱悬臂吊的核心设计

2026-03-20
1
Kfcrane

晶圆搬运厂（半导体洁净室）使用的立柱悬臂吊，其核心设计完全围绕“零污染、微振动、高精度、防静电”四大原则展开。与普通工业悬臂吊相比，它在材料科学、机械结构密封性及表面工程处理上有着本质的区别。

1. 洁净性设计

防尘密封：关键部件（链条、吊钩）配备伸缩式风琴罩或全封闭防尘罩，车轮镀镍处理，减少摩擦微粒产生。

低污染运行：采用无油润滑技术，减少油脂挥发污染；电缆接口、控制柜等区域通过硅胶密封圈+IP65防护等级设计。

2. 防静电设计

材料选择：主体结构采用不锈钢或防静电铝合金，避免金属氧化粉尘。

表面处理：表面抛光处理(Ra≤0.8μm)配合防静电涂层，降低微粒吸附风险。

接地要求：设备需有良好的接地设计，配备专用接地线，总接地电阻应小于4Ω。

3. 结构灵活性

旋转范围：支持180°、270°、360°旋转，折叠臂设计可扩展作业半径至8米。

轻量化设计：采用铝合金KBK轨道或空心不锈钢臂结构，自重轻(≤500kg)，减少对洁净室层高的占用。

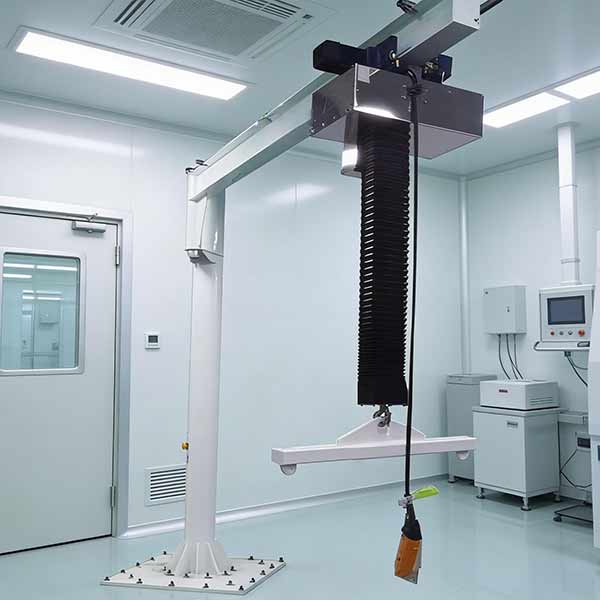

晶圆搬运厂立柱悬臂吊

4. 驱动与精度控制

电动驱动：变频控制+伺服系统，定位精度达毫米级(±1mm)，高端型号可达±0.02mm。

智能控制：可选无线遥控或自动化集成，配备永磁同步电机+变频控制技术，能耗较普通电机降低40%。

5. 安全防护系统

三重保障：过载保护、机械限位开关、紧急制动按钮。

断电保护：突发断电时机械锁止装置自动启动，防止负载坠落。

自检功能：包括对组成系统的各种硬件、软件及接口电路的自检。

6. 材料与制造标准

洁净等级：需满足ISO Class 5（百级）及以上洁净环境要求。

行业认证：需符合GMP、FDA或SEMI标准。

总结

这些设计要素共同确保了洁净悬臂吊在晶圆搬运环境中的高效、安全和可靠运行，满足半导体制造对洁净度、精度和稳定性的严苛要求。
